ZF-塵氣閘閥

　　塵氣閘閥是我公司吸收了國外先進流量調節設備和切換設備的優點，綜合近年來使用調節、切換設備的經驗設計制造的，它主要用于含塵氣體或煙氣的調節與切斷。廣泛應用于冶金、水泥、礦石糧食、輕工等行業的通風除塵、物料輸送系統中。

　　一、 結構特點：

　　塵氣閘閥采用優成鋼板焊接，由內、外管、弧形閘板和調節機構組成，其設汁新穎、造型美觀、體積小、重量輕、啟動靈活、切換迅速。當含塵氣體通過塵氣閘閥向前流動時，由于管道先收縮后擴大，將出現旋渦區和速度重新分布，渦流把含塵氣體托起送入管內。緩解了對管壁的沖擊和磨損。使用壽命長，性能安全可靠。

　　I 型：具有快速切斷功能。

　　II 型：具有快速切斷功能，同時具有調節流量功能。

　　二、 執行機構：手動、電動執行器及電動卷楊機驅動。當采用電動執行器時，可現場、遠程切換控制，也可單獨與集中控制。

　　性能參數

　　三、 基本型號：

　　ZF-J(Y)/傳動裝置代號

　　ZF---塵氣閘閥(J-矩形、Y-圓形)，SZF---手動塵氣閘閥; DZF---電動塵氣閘閥

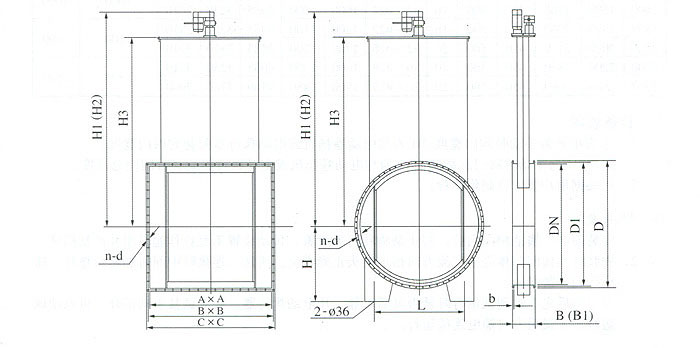

　　四、 ZF-J(Y)外形圖：
